Indispensable pour le développement et les tests, ce nouveau simulateur représente un humain type. Il existe déjà un mannequin standardisé avec des oreilles artificielles et un simulateur de la bouche. Jusqu’à ce jour, il donnait une image et un résultat corrects des tests jusqu’à 8 kHz. Malheureusement, pour les fréquences plus élevées, le rendu de l’image et la qualité des résultats étaient médiocres voir nuls et cela conduisait à des interprétations erronées sur le produit examiné.

Le nouveau modèle type 5128 apporte la solution à ces problèmes. C’est un design totalement innovant qui a été développé, avec un nouveau simulateur d’oreille, le 4620. Ceci est le résultat de plusieurs scans en détail du canal auditif qui a abouti à la conception de ce nouveau simulateur unique en son genre.

Figure 1                                                                                         Figure 2

Figure 1: présentation schématique du canal auditif
Figure 2: un des nombreux scans IRM, qui a servi pour un modèle

Figure 3                                                                           Figure 4

Figure 3: extraction du modèle IRM à 3D
Figure 4: la couleur verte fait maintenant partie de l’oreille externe, pour la partie violette l’impédance acoustique a été examinée et est traité par le 4620

Figure 5                                                          Figure 6

Figure 5: surface de mesure de référence lorsque la détermination de l’impédance se produit, cette impédance sera celle de la 4620

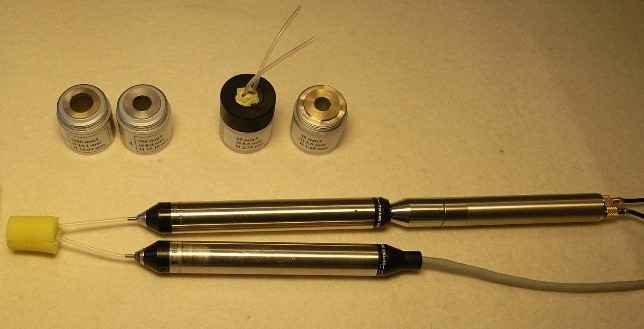

Figure 6: appareils de mesure; Sonde-microphone et source volumétrique avec au-dessus quelques prototypes pour le nouveau simulateur 4620

Ainsi est né le 4620. C’est la garantie d’une véritable charge acoustique de l’oreille avec des moyens internes ou externes. Des ajustements de version pour la mesure des armes à feu sont possibles. A partir de 300 Hz, les écouteurs ‘anti-bruit’ peuvent être ré-évalués jusqu’à-5 dB (Ref20 µ PA)!

Pour le simulateur de la bouche, nous avons également choisi d’intégrer un amplificateur. L’accessibilité des pièces internes et des câbles ont également été entièrement repensé. Les préamplis des microphones sont de type CCLD. Ce qui résulte que les HATS peuvent être connectés à de nombreux appareils. Ces préamplis contiennent également une µ-puce avec les données nécessaires, y compris la caractéristique de fréquence. Ces données peuvent donc être automatiquement transférées par exemple à un analyseur d’impulsions.

Figure 7                                                          Figure 8

Figure 7: Oreille artificielle de type 4128
Figure 8: Oreille artificielle du type 5128 avec le canal auditif réaliste incurvé
