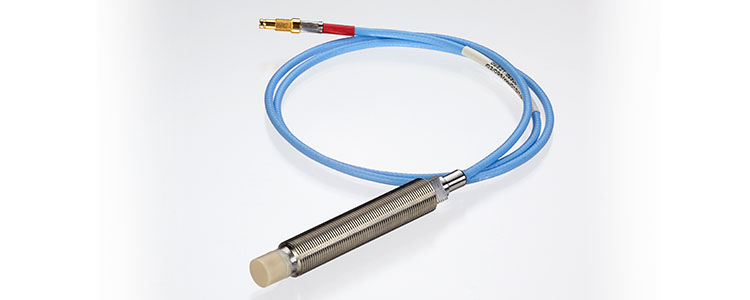

Les capteurs sont les éléments les plus importants de toute mesure de vibration. Seuls les capteurs de haute qualité peuvent garantir la fiabilité des mesurages. Brüel & Kjaer Vibro développe et produit des capteurs de la plus haute qualité en étroite collaboration avec le client et en prenant en considération ses exigences. La gamme très étendue s’est récemment agrandie avec les capteurs de 2 mm Non-Contacting Eddy Current Displacement type DS 821 et DS822 (ATEX).

Les capteurs Eddy Current Displacement (ECDS) sont des capteurs qui fonctionnent suivant le principe des courants de Foucault. Il s’agit là d’un phénomène naturel qui se produit lorsqu’un champ magnétique variable apparaît dans une plaque de métal. Cela peut être dû à un champ variable généré dans un bobinage électrique mais aussi à des lignes de champs coupées par le déplacement de la plaque en métal.

Le système EDCS se compose de 3 parties principalement: le capteur, le câblage et l’oscillateur / driver. L’oscillateur a pour mission de générer le champ variable et le capteur va amener ce champ vers tout matériau électriquement conducteur au moyen d’une lame d’air. Le capteur enregistrera d’éventuelles variations et les enverra vers l’oscillateur. La sortie de l’oscillateur / driver fournira ainsi un signal de tension proportionnel qui pourra faire l’objet d’un monitoring par la suite. Grâce à  ce principe, il est possible de faire des mesures sans problèmes en présence de films d’eau ou d’huile.

Cette série de capteurs est disponible en 2 mm et en 4 mm et ont été développés pour le monitoring de machines tournantes avec couches lubrifiantes. Il est possible de contrôler les vibrations radiales et axiales, la phase, la vitesse et la position de l’axe.

La gamme de capteurs est très étendue, quelques exemples :

Différentes longueurs de câbles  (0,5m-1,0m-5,0m-10,0m), protection du câble, longueur du capteur, ATEX, … De plus, il est également possible de faire des réalisations sur mesure. API 670, Acceptance test certificate DIN EN 10204.

Si vous êtes à la recherche d’une solution globale pour des mesures de surveillance de machines, nous sommes là pour vous guider vers le meilleur choix pour votre application. Cela concerne aussi bien l’enregistrement de données, leur monitoring et finalement le recours au logiciel et la production de rapports.
